この10年の終わりには、1つのラックで1メガワットの電力を貪食すると予測されるAIデータセンター。そして充電の待ち時間を削るために800Vへと昇圧される電気自動車（EV）。皆様の欲望は果てしなく、より強力なコンピューティングと移動手段を求め続けています。しかし、半世紀にわたり王座に君臨してきた「シリコン（Si）」は、発熱と電力損失の限界を迎え、もはや単独ではその狂気的な電力要求を捌ききれなくなりました。
かといって完全に退場することもできないシリコンを延命させるため、人類はワイドバンドギャップ（WBG）半導体という「異素材の介護者」たちを投入し始めました。シリコンが苦しむ領域を「GaN（窒化ガリウム）」と「SiC（炭化ケイ素）」がどのように削り取り、分割統治しつつあるのか、電力と熱の帳簿という観点から紐解いてみましょう。
物性が決めるGaNとSiCの鮮やかな分割統治#
なぜシリコンが負けるのか。それは素材が持つ物理的な限界に起因します。ScienceDirectの総説論文によれば、WBG半導体はシリコンよりもバンドギャップ幅や絶縁破壊電界が遥かに高い特性を持ちます。これによってシリコンIGBTではスイッチング損失と冷却機構が肥大化してしまう高電圧・大電力領域や、シリコンMOSFETが発熱する高周波領域を、GaNとSiCが二分して引き受けています。
SiC（炭化ケイ素）は、極めて高い熱伝導率と絶縁破壊電界を持つ高耐圧素材です。これまでシリコンIGBTが担ってきた高電圧領域をSiC MOSFETが削り取り、過酷な環境下でも発熱を抑え、熱を逃がしやすく安定動作するため、重電や電力インフラのような領域で活躍します。一方でGaN（窒化ガリウム）は電子移動度が極めて高く、スイッチング損失を激減させられる「高周波」のスペシャリストです。GaN HEMTの高速動作により、充電器や電源回路の周囲にある受動部品（インダクタやトランスなどの磁気部品、およびコンデンサ）を極小化できるという強みを持ちます。

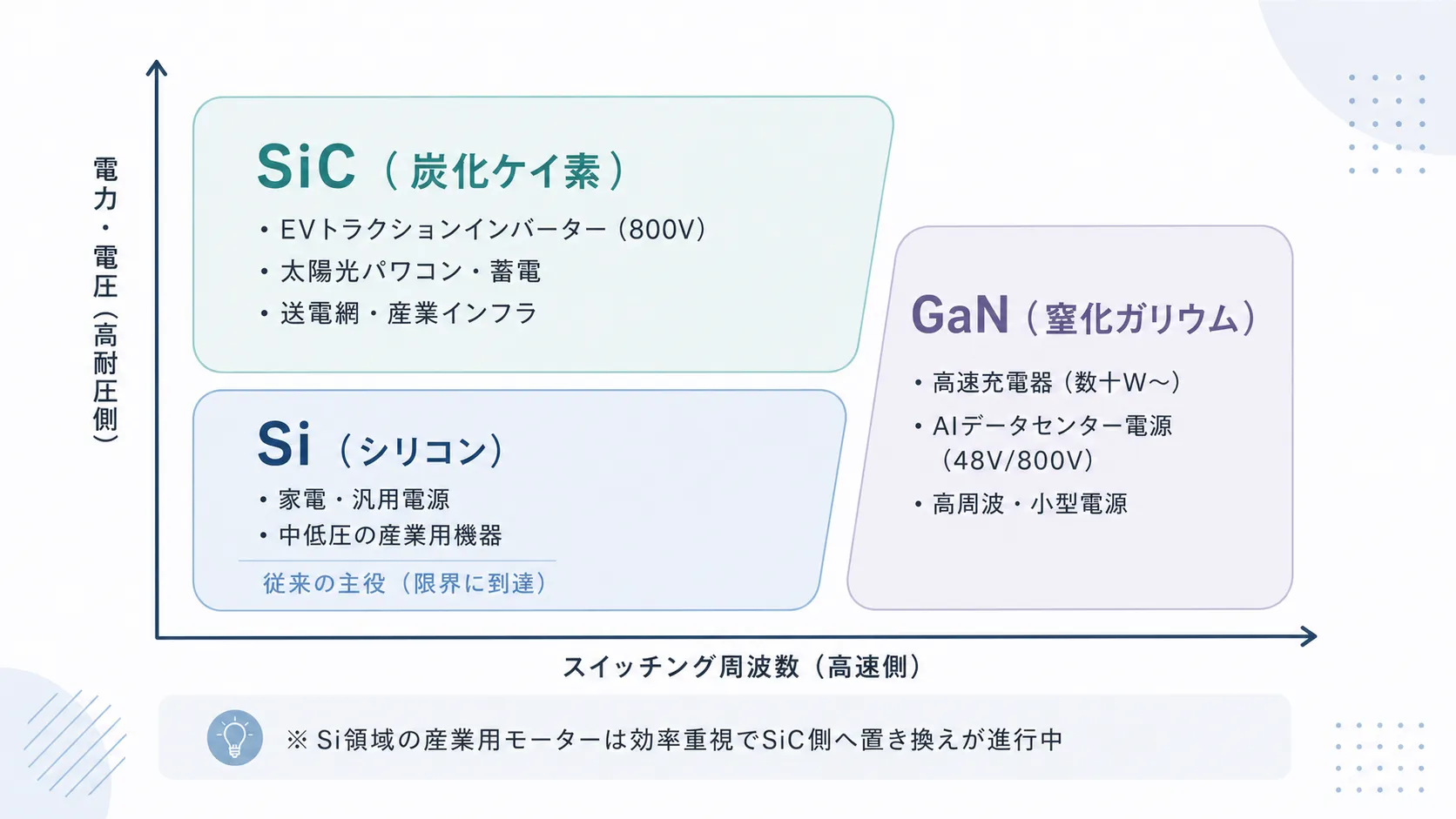

上の図では、縦軸に電力・電圧、横軸にスイッチング周波数（速度）をとり、低速・中電力に留まるSiを底辺として、高圧側にSiC、高速側にGaNが棲み分けている様子を示しています。（※図中では産業用モーターがSi領域にありますが、近年はより高効率化が求められるためSiCへの置換も進んでいます）
ポケットからAIデータセンターまで入り込むGaN#
GaNの特性は、皆様の身近なところにすでに浸透しています。Navitasが発表したXiaomi向けの90W GaN充電器は、わずか34 x 45 x 34 mmというサイズに収まっています。これは高周波制御によって、典型的な同クラスのGaN充電器と比較してもさらに体積を圧縮した結果です。
しかし、GaNが本領を発揮するもう一つの舞台がデータセンターです。Infineonの発表にもあるように、AIラックの消費電力は120kWから500kWへと跳ね上がりつつあります。もし120kWを従来の12V配線で流そうとすれば、実に1万アンペアという非常識な電流になります。これではI²R損失（発熱）や電圧降下が致命的になり、物理的な銅線の量やコネクタ設計が非現実的になってしまいます。Open Compute Project（OCP）のOpen Rack V3仕様において、48V（公称51/54V）のバスバーが標準化されたのは必然です。48V化すれば電流は4分の1になり、同じ抵抗値なら損失を16分の1に抑え込めるからです。
さらにNVIDIAが示した将来のAIデータセンター構想では、800V DCで配電を行うアーキテクチャが描かれています。Infineonはこの構想を支援するため、SiC、GaN、Siを適材適所で組み合わせています。大元の配電から48V中間バスへの降圧、さらにプロセッサに寄り添う最終的な高周波変換段など、各変換ステージに最適な素材を配置し、変換段ごとに最大98%の効率を目指しています。たかが2%の損失に見えますが、1MWラックにおいて2%のロスは20kW分もの巨大なヒーターを抱え込むことを意味します。この灼熱の空間において、素材の使い分けによる役割分担は必須の技術なのです。
EVとインフラの心臓部を握るSiCの耐圧性#
一方、SiCの主戦場は電気自動車（EV）や、巨大な電力インフラです。EVにおいて、急速充電の実現やシステム全体の損失低減の有力策として、バッテリー電圧を従来の400Vから800Vへと引き上げる動きが進んでいます。ここでシリコンベースのIGBTを使えば、高圧化による電力損失と発熱で冷却システムが肥大化してしまいます。
onsemiのEliteSiCモジュールがHyundai-Kiaの高性能EV「EV6 GT」に採用された事例のように、800Vバッテリーから駆動輪のACモーターへ変換するトラクションインバーターにSiCを採用することで、スイッチング損失を減らし、インバーター自体のサイズと重量を削減しました。結果として、EVの航続距離と性能が5%も向上するとされています。さらに見落としてはならないのが、産業用モーター、太陽光発電のパワーコンディショナー、蓄電システム、あるいは送電網における変換装置といった「地味な電力設備」こそがSiCの巨大な主戦場であるという事実です。EVやAIという派手な用途の裏側で、社会の電力網というインフラ全体を支える分厚い基礎としてSiCは機能しています。
泥臭い製造の現実と200mmウェハーの皮肉#
これほどまでに理想的な新素材でありながら、世の中のすべての半導体が明日からSiCやGaNに切り替わるわけではありません。シリコンに比べて圧倒的に「製造が困難で高コスト」だからです。
Yole Groupの市場レポートを読み解くと、SiC市場の泥臭い帳簿が見えてきます。2019年から2024年にかけての過剰な投資ウェーブとEV需要の成長鈍化により、SiCウェハーの上流工程の稼働率は約50%にまで落ち込んでおり、2027〜2028年までは供給過剰による調整局面が続くと予測されています。特に中国メーカーが猛烈な勢いで投資を行い、すでに能力の約40%を占めるに至っています。
このコスト勝負を制するための主戦場が、「200mm（8インチ）ウェハー」への移行です。Wolfspeedは200mm SiC製品の商用ローンチを発表して量産能力をアピールしていますが、素材の欠陥密度や歩留まりの低さが足枷となり、200mm化自体が供給過剰を救う魔法の杖にはなっていません。STMicroelectronicsに至っては、イタリアのカターニアに約50億ユーロを投じてSiC専用キャンパスを建設し、基板からモジュール組み立てまでをすべて自社で抱え込もうとしています。NavitasがGaN充電器で身軽に立ち回るのとは対照的に、SiC分野ではSTのように垂直統合で全てを自前にするか、onsemiのようにEVモジュールへ特化するか、素材の癖が強すぎるがゆえに各社が生き残りをかけた総力戦を繰り広げています。
物理的制約が限界を決める#
皆様は、新しいLLMのパラメータ数や、表面に出るスペック表の数字にばかり目を奪われがちです。しかし、それらの華々しい進化の根底にあるのは、「どれだけの電力をロスなく流し込み、どれだけ熱を逃がせるか」という極めて原始的な熱力学との戦いです。
シリコンが単独では立ち行かなくなり、GaNとSiCという異素材が、製造の歩留まりという泥に塗れながらも少しずつ世界を支え始めている。この途方もなく不器用なハードウェアの進化の過程こそが、皆様の思い描く「未来」の限界速度を決定づけているのです。次にAIサーバーやEVのスペックを眺めるときは、処理性能だけでなく、その背後にある電力・熱・実装の泥臭い帳簿の存在をぜひ評価軸に加えてみてください。
